Версия: 18 (последняя русская версия)

КОМПАС-Строитель предназначен для проектировщиков, конструкторов, архитекторов, инженеров, а также для руководителей проектов в различных отраслях: промышленном и гражданском строительстве, энергетике, проектировании систем жизнеобеспечения и объектов инфраструктуры.

Цена: Уточните у менеджера

Описание

Программный продукт полезен:

проектировщику для создания рабочих чертежей,
инженеру для оформления чертежей, выполнения деталировки, размещения пояснений и проверки точности,
предприятию при переходе с дорогой зарубежной системы,
предприятию для повышения качества и стандартизации выпускаемой проектной документации.

КОМПАС-Строитель позволит организациям повысить качество выпускаемой документации и при этом избежать значительных затрат.

Какие задачи решает этот продукт?

Решает многое!

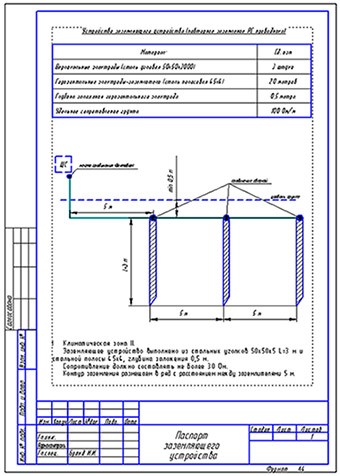

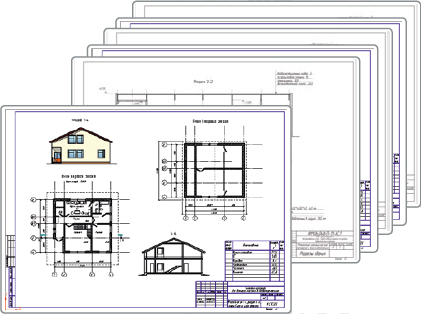

Создание рабочей документации (чертежи, схемы, расчетно-пояснительные записки) с поддержкой высокой скорости работы. Программа автоматизирует рутинные операции по созданию и оформлению документации согласно стандартам СПДС.

Комплекс решаемых задач:

объектное проектирование планов и разрезов зданий и сооружений;
создание фрагментов (узлов строительных конструкций);
создание расчетно-пояснительных записок, технических требований и прочих инженерных документов;
оперативная проверка документов;
быстрое оформление выпуск проектной и рабочей документации по требованиям СПДС.

Возможности КОМПАС-Строитель позволяют работать с чертежами, созданными в других CAD-системах. Корректная обработка форматов DXF/DWG и поддержка старых версий этих форматов обеспечит комфортную работу с уже существующими файлами.

Состав КОМПАС-Строитель:

Чертежно-графический редактор;
Инженерно-текстовый редактор;
Архитектура АС/АР;
СПДС-помощник;
Каталог строительных элементов;
Проверка документации и сервисные инструменты.

КОМПАС-Строитель использует форматы файлов КОМПАС-3D: CDW, FRW, KDW. При этом он отлично понимает (читает и записывает) форматы DXF/DWG. АСКОН, как и многие разработчики САПР, является членом Open Design Alliance (opendwg). Благодаря такому подходу обеспечена совместная работа разных систем.

В стандартной настройке проработан интерфейс (классический стиль КОМПАС), в котором сосредоточены все наиболее востребованные команды. Также создан специальный профиль, адаптирующий интерфейс программы под стандарты, наиболее привычные пользователям других CAD-систем.

По специальной программе TRADE IN можно обменять любую лицензионную САПР на КОМПАС-Строитель!

Чертежно графический редактор

По своему функционалу близок к КОМПАС-График — мы взяли из него многие необходимые и полезные инструменты, достаточные для качественного строительного черчения:

Разнообразные способы построения графических примитивов;
Средства создания параметрических элементов;
Любые стили линий, штриховок, текстов;
Встроенный табличный редактор;
Работа с многолистовым чертежом;
Возможность коллективной работы над чертежом (команда — Изображение из вида другого чертежа) и многое другое.

Инженерный текстовый редактор

Работает в виде отдельного документа для создания пояснительных записок с оформлением по ГОСТ, а также с текстом в чертеже. Инструменты редактора позволяют размещать в тексте различные объекты: таблицы, шаблоны, специальные символы, фрагменты чертежей и растровые объекты. Проверяет орфографию на разных языках.

Создает инженерно текстовые документы с оформлением по ГОСТ или произвольной формы.

Архитектура: АС/АР

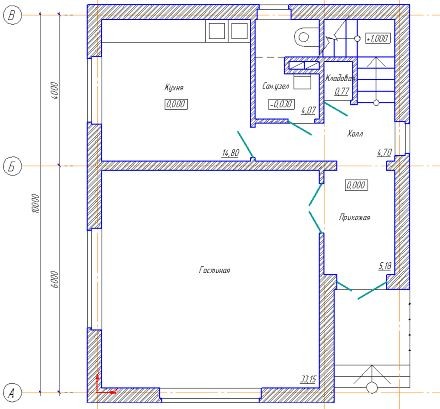

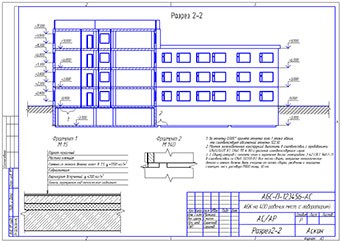

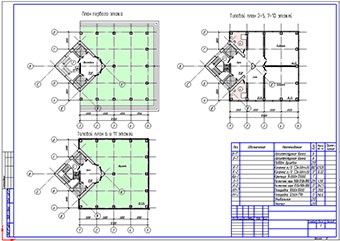

Предоставляет возможность вычерчивать планы и разрезы зданий и сооружений, используя простые инструменты и объекты: стены, проемы, колонны, лестницы и другие. Позволяет максимально быстро создать строительную подоснову для проектирования внутренних инженерных систем и сетей. Конструкции стены могут иметь различную форму, стиль (одно- и многослойные) и тип (несущая стена или перегородка). Пользователю доступно свободное сопряжение любой сложности стыков и соединений. Специализированные инструменты позволяют выполнить групповое изменение свойств объектов и расчет площади помещений.

СПДС-Помощник

Инструменты оформления по СПДС ориентированы на ускорение оформления документации для строительства в соответствии с требованиями ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации». Расширяют функции системной панели инструментов Обозначения и ориентированы на ускорение оформления документации в соответствии с отечественными нормативами.

Инструменты приложения:

Сетки координационных осей;
Выносной элемент;
Автоматический массив отметок уровня;
Линия-выноска многослойной конструкции;
Выносной фрагмент и другое.

Каталог строительных элементов

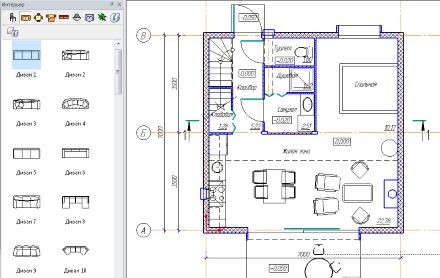

Содержит структурированный набор типовых элементов для разных разделов проекта: сортамент металлопроката, железобетонные конструкции, элементы систем жизнеобеспечения и многое другое. Предусмотрена возможность создания собственных строительных элементов и добавления их в каталог для хранения. Количество добавляемых элементов не ограничено. Функционал позволяет не просто создавать, сохранять и применять новые элементы в проектах, но и обмениваться ими с коллегами.

Проверка документации

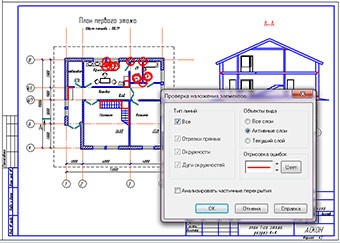

Приложение позволяет проверять документы (чертежи, фрагменты) на наличие ошибок при их оформлении:

перекрещивающиеся или наложенные друг на друга отрезки, окружности, дуги;
размерные линии, пересекающие основные линии чертежа;
незамкнутость контуров и другое.

Сервисные инструменты

Приложение расширяет набор стандартных операций и собраны в специальную панель:

выравнивание объектов,
расчет МЦХ профиля,
аппроксимация контура и кривой,
проверка объектов и другое.

Хотите использовать 3D!

КОМПАС-Строитель — специализированный инструмент для выпуска рабочей документации.

Однако КОМПАС-3D является комплексным продуктом и предоставляет более широкие возможности.

С КОМПАС-3D возможно:

создавать трехмерные модели;
автоматически генерировать трехмерные модели по чертежам (технология MinD);
подключать специализированные приложения и каталоги;
автоматически создавать спецификации;
интегрироваться с системами управления проектными данными, в частности с системами ЛОЦМАН-ПГС и Pilot-ICE.

Перспективы для пользователей КОМПАС-Строитель

Реализуя эффективное и экономичное инвестирование в информационные технологии сейчас, предприятия-пользователи получают хорошую возможность продолжить путь к комплексной автоматизации. В дальнейшем возможен легкий переход на КОМПАС-3D или КОМПАС-График и выбор специализированных приложений для более эффективной работы.

Следующий шаг — внедрение системы управления проектными данными и электронным архивом на базе ЛОЦМАН:ПГС или Pilot-ICE с целью создания единого инженерного пространства предприятия.
