nanoCAD BIM Отопление

Версия: 10.0 (последняя русская версия)

Программа nanoCAD Отопление обладает особенным функционал для проектирования систем отопления в сооружениях гражданского и промышленного типа, использует платформу nanoCAD 8.5 и как все остальные решения работает с форматами *.dwg напрямую. Имеет интеграцию с MS Office или OpenOffice. Создавая проект, инженер получает всю нужную ему выходную документацию, некоторая из них формируется автоматический.

Цена: 31800 рублей

Принципиально чем-то новым, с точки зрения интерфейса, nanoCAD Отопления, не отличается от других САПР систем, всё тот же знакомый удобный интерфейс. Запускаете и сразу можно работать – это плюс для компаний, которые планирует использовать данное решение, не требуется большое количество времени на адаптацию и привыкание сотрудников.

База данных

В nanoCAD Отопление уже интегрирована база данных основных производителей различного оборудования: HONEYWELL, RIFAR, ZETKAMA и многие другие. Все характеристики данного оборудования реальные, но, как и в любой базе данных их можно скорректировать и использовать в дальнейшем как вам угодно. Помимо этого несколько раз в месяц база данных обновляется и дополняется. Базы абсолютно бесплатные для пользователей.

База данных в nanoCAD Отопление

Объекты в nanoCAD Отопление

Все элементы в nanoCAD отопление являются интеллектуальными. Это означает, что в любое время можно изменять и настраивать под себя, выбирать сортамент, количество секций (для определённых радиаторов) и варианты обвязки, учитываю типа арматуры.

Работа с моделью и межэтажными соединениями

Межэтажные соединения

В системе nanoCAD Отопление реализована система выгрузки уже готовых помещений из различных архитектурных решений, ArchiCAD, nanoCAD СПДС, Revit и другие. Это позволяет сразу приступить к проектированию систем отопления, не теряя время на создание помещений, кстати их можно создавать вручную или автоматически, процедура этого очень проста, достаточно выбрать «Автоматически определить помещение» и просто нажать на помещение. Если все-таки помещение имеет сложную форму выберите вариант «Создать помещение» о очертите его вручную. Нумерация будет происходить согласно порядку создания помещений, но можно сделать это и после того как все помещения будут готовы, нужно открыть «Модель здания» и нажать «Нумерация помещений» . В этом разделе очень удобно редактировать свойства всех помещений не открываю каждое по отдельности.

Редактирование свойств помещений

Для проведения анализа, проработки и редактирования созданных стояков в сооружении есть помощник «Мастер межэтажных соединений»

Расчеты и 3D Модель

3D моделирование в nanoCAD Отопление

Проводя расчеты, программа создает полноценную 3D Модель системы отопления. Есть возможность просматривать свойства отдельных участков трасс и трубопроводов.

Свойства конструктива

В свойствах конструктива можно посмотреть структуры колец и их различие увязки с главным кольцом.

BIM

nanoCAD Отопление входит в состав nanoCAD инженерный BIM, который включает в себя :

  • nanoCAD ОПС - проектирование охранно-пожарных систем
  • nanoCAD ВК - проектирование водоснабжения, водоотведения
  • nanoCAD СКС - структурированные кабельные системы
  • nanoCAD Электро - проектирования разделов силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного электроосвещения (ЭН)

Оформление

nanoCAD Отопление полностью соответствует всем требованиям российских стандартов и отвечает ГОСТ 21.602-2011 и ГОСТ 21.110-2013. Все форматы и рамки, используемые для оформления, выполнены по ГОСТ Р 21.1101-2013, но вы также можете настроить их как Вам удобно.

Функционал nanoCAD Отопление: вывод информации по уклонам (считывается со значений трубопровода), высотные отметки, элементы текстового типа (обозначения врезки трубопровода Т1 и Т2 непосредственно на трубопроводе) и специальные выноски.

Согласование данных

Менеджер проектов в nanoCAD Отопление

Менеджер проекта присутствует и здесь, в нем также есть вся необходимая информация, которая может понадобиться в процессе создания проектов (спецификации, экспликации помещений, ведомость и списки приборов отопления и многое другое, шаблоны вывода данных аналогичным образом можно настроить под себя или стандарт предприятия.

Спецификации оборудования распределяется по этажам, это удобно при проектировании больших объектов, можно точно определить где необходимо провести корректировку по расстановке оборудования.

Экспликация помещений

Экспликация помещений

Данные по экспликации можно выгружать в приложения MS Office или в любую другую CAD-систему.

Формирование выходной документации

Спецификация оборудования

Спецификация оборудования, изделий и материалов

Ведомость приборов отопления

Ведомость приборов отопления

В данном отчете формируется распределение оборудования по этажам, это очень удобно при монтаже оборудования, в дальнейшем это ускоряет работы по монтажу. Сразу понятно какому этажу соответствует необходимое оборудование.

Гидравлический расчет

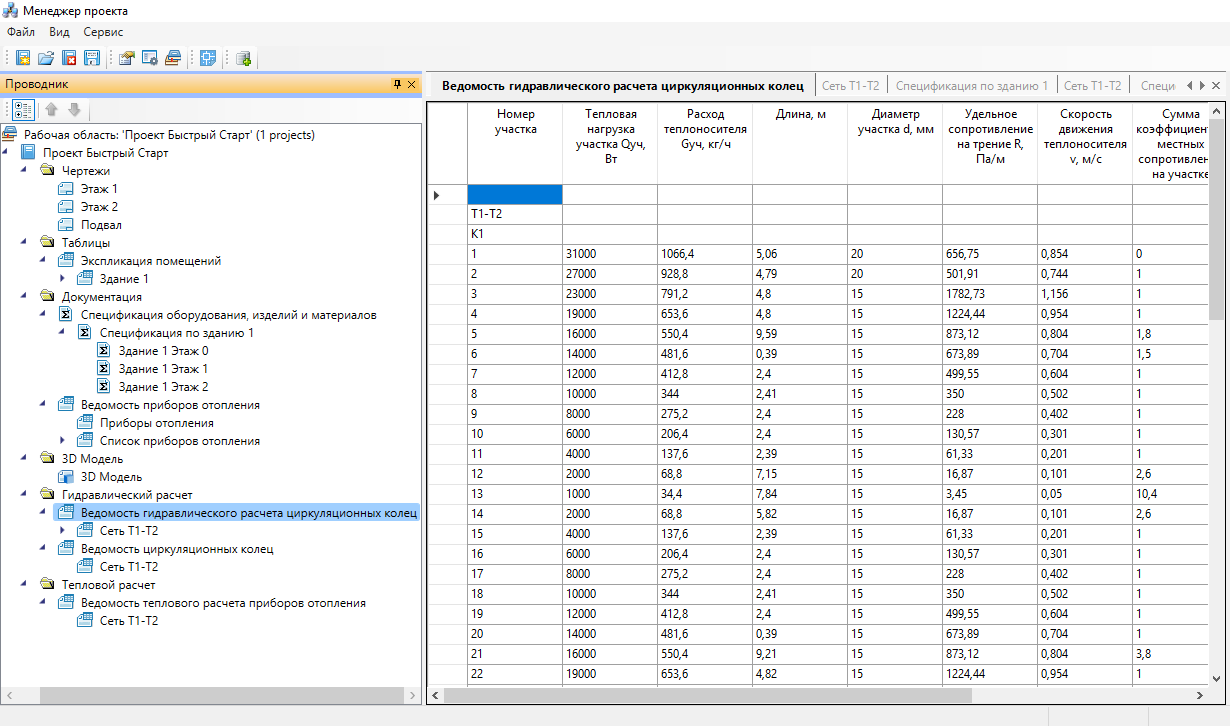

Ведомость гидравлического расчета циркуляционных колец

Гидравлический расчет проектируемых систем отопления реализуется по СНиП 41-01-2003 (главного и второстепенного циркуляционного кольца)

Ведомость циркуляционных колец

Ведомость циркулярных колец

В отчете арматуры «Настройки арматуры» формируется информация о всей балансировочной арматуре: тип стояка, его номер, местоположение в проекте и т.д.

Тепловой расчет

Сеть Т1-Т2

Возможность настроить вывод информации в различные источники такие как: MS Office, OpenOffice

Поддержка формата IFC

nanoCAD Отопление поддерживает формат IFC, это позволяет обмениваться проектом созданной инженерной системы с другими решениями и форматировать единую BIM модель.

ЧТОБЫ СКАЧАТЬ ЗАПОЛНИТЕ ФОРМУ

После заполнения формы, ссылки на скачивание будут доступны.
Можно будет скачать бесплатную русскую версию nanoCAD BIM Отопление на месяц.

1

ЗАПОЛНИТЕ ФОРМУ

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных
2

СКАЧАЙТЕ НУЖНУЮ ВЕРСИЮ

Выбирете разрядность Windows
nanoCAD BIM Отопление Скачать



Годовые лицензии

nanoCAD BIM Отопление (одно рабочее место) на 1 год (локальная)
Приобретение лицензии nanoCAD Plus обязательно
31 800 руб.
nanoCAD BIM Отопление (одно рабочее место) на 1 год (сетевая, серверная часть)
Приобретение лицензии nanoCAD Plus обязательно
44 500 руб.
nanoCAD BIM Отопление (одно рабочее место) на 1 год (сетевая, дополнительное место)
Приобретение лицензии nanoCAD Plus обязательно
44 500 руб.

Постоянные лицензии

nanoCAD BIM Отопление (локальная)
Приобретение лицензии nanoCAD Plus обязательно
102 500 руб.
nanoCAD BIM Отопление (сетевая, серверная часть)
Приобретение лицензии nanoCAD Plus обязательно
143 500 руб.
nanoCAD BIM Отопление (сетевая, дополнительное место)
Приобретение лицензии nanoCAD Plus обязательно
143 500 руб.

Подписка на обновления для постоянных лицензий

nanoCAD BIM Отопление, update subscription (одно рабочее место)
Приобретение подписки к лицензии nanoCAD Plus обязательно
28 700 руб.
