nanoCAD СПДС Стройплощадка

Версия: 7.0 (последняя русская версия)

Программа nanoCAD СПДС Стройплощадка позволяет проектировщику с помощью встроенного функционала СПДС автоматизировать рутинные процессы по разработке и оформлению чертежей разделов «Проект организации строительства» и «Проект производства работ». Программа способна выполнять графические и расчетные задачи, автоматически подготавливать выходную документацию (спецификации, ведомости).

Цена: 60000 рублей

Главной задачей программы является автоматизация рутинных процессов по выпуску проектной документации по разделам «Проект организации строительства» и «Проект производства работ». В качестве инструментов оформления используется весь встроенный функционал программы nanoCAD СПДС.

Для организации структуры производимых строительных работ в программе используется Менеджер проекта. Пользователь может сам выбрать работы из классификаторов ЕНИР и ГЭСН или добавить их самостоятельно.

Менеджер проекта в nanoCAD СПДС Стройплощадка

Рис 1. Менеджер проекта

Для каждой работы могут быть заданы свои параметры по объемам, срокам, расценкам, материалам, технике, персоналу. Программа умеет подбирать по заданным параметрам технику из готовой базы данных. Подобранную технику можно привязать к требуемой работе.

Назначение расценок, техники, материалов в Менеджере проектов

Рис 2. Назначение расценок, техники, материалов

С помощью Менеджера проекта по заданным работам можно получить различные расчеты и отчеты:

  • расчет потребности в строительных кадрах
  • расчет потребности во временных зданиях
  • расчет электроснабжения
  • расчет водоснабжения
  • расчет потребности в сжатом воздухе
  • расчет площади для складирования
  • ведомость объема работ
  • ведомость машин и механизмов
  • календарный план производства работ
  • календарный график потребности в машинах и механизмах
  • календарный график потребности в рабочих кадрах
  • экспликация зданий и сооружений
  • экспликация временных зданий

Оформление строительного генерального плана осуществляется в программе за счет целого ряда готовых параметрических объектов. Все объекты содержат в себе информацию, используемую в дальнейшем при формировании отчетов и ведомостей. Пользователь имеет возможность с легкостью редактировать параметры в объектах, что позволяет создавать и использовать в проекте собственные объекты генплана. Инструментарий данного модуля позволяет работать со следующими объектами:

  • строительная площадка, ремонтная зона, стоянка техники;
  • существующее здание, возводимое здание, сносимое здание, проектируемое здание;
  • бытовой городок, временное здание;
  • складская площадка, объект складирования;
  • инженерные сети: противопожарные объекты, электроснабжение и освещение, водоснабжение, канализация;
  • ограждения, ворота, калитки.
Выбор стоянки для техники

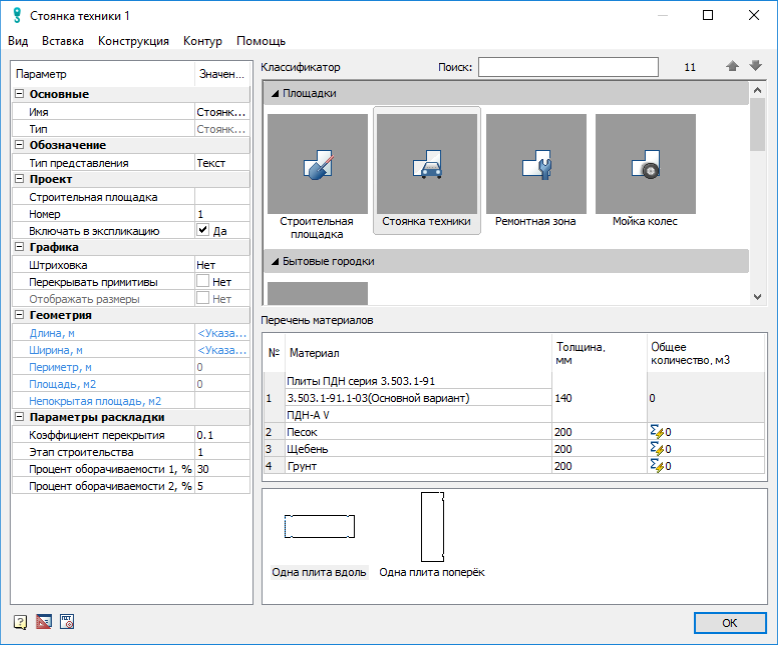

Рис 3. Выбор стоянки для техники

Выбор складской площадки

Рис 4. Выбор складской площадки

Модуль «Дороги» предназначен для добавления в чертеж автомобильных, железнодорожных и пешеходных дорог разного типа. Функционал модуля позволяет построить сечение дороги, а также определить ее состав. Для пешеходных и автомобильных дорог пользователь сам задает параметры в программе.

Временная дорога

Рис 5. Временная дорога

Конструкция временной одежды

Рис 6. Конструкция временной одежды

Модуль «Опасные зоны» позволяет проектировщику задать рабочие и опасные зоны, обозначить ограничение зоны действия крана, указать подкрановые пути для башенных кранов. Все объекты модуля имеют параметры, которые пользователь вправе настраивать под свой проект.

Диалог выбора рабочей зоны

Рис 7. Диалог выбора рабочей зоны

Диалог выбора подкранового пути

Рис 8. Диалог выбора подкранового пути

Программа позволяет нанести на чертеж откосы, выемки, насыпи. Все объекты являются параметрическими и обладают ручками, с помощью которых можно изменять геометрию объекта.

Программа содержит в себе базу дорожных знаков по ГОСТ Р 52290 и знаков безопасности по ГОСТ Р 12.4.026.

Дорожные знаки

Рис 9. Дорожные знаки

Программа содержит в себе обширную базу данных строительной техники. Для любого вида техники задаются свои параметрические данные. Пользователь видит список техники из базы, подходящей по заданным условиям. В диалоге подбора техники можно задать отображение объекта, его размеров, его видов, опасной и рабочей зон. База данных включает в себя следующие типы техники:

  • грузоподъемная
  • землеройная, отвальная, трубоукладочная
  • сваебойная, техника для бурения
  • бетоносмесительная, бетононасосная
  • автоподъемная, автомобильная
  • катки, асфальтоукладчики, автогрейдеры, погрузчики
Подбор техники

Рис. 10 Подбор техники
